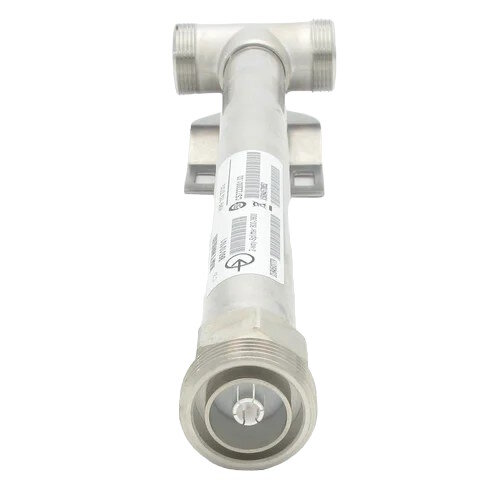

Делитель сигнала KATHREIN 86010101 на 2 антенны 694 – 3800 Мгц

Делитель ВЧ сигнала KATHREIN 86010101 на 2 выхода

Делитель сигнала KATHREIN на 2 антенны - делитель мощности балансного типа, который имеет два выхода. Сигнал, на выходе двух плеч, делится с одинаковым затуханием. Оборудование данного типа работает в диапазоне частот с 694 Мгц до 3800 Мгц.

Максимальная проводимая мощность - 700 Вт. В основном делитель сигнала KATHREIN на 2 антенны используется в построении мобильных систем усиления связи. Из-за широкого диапазона может использоваться практически в любом стандарте связи.

• VSWR:
  • 694 – 894 MHz: < 1.32
  • 790 – 3800 MHz: < 1.15
• Intermodulation IM3 < –150 dBc (2 x 43 dBm carrier)
• Impedance 50 Ω
• Insertion loss < 0.05 dB
• Weight 870 гр
• Packing size 300 x 75 x 75 mm

Волновое сопротивление делителя - 50 Ом, что позволяет работать с большими мощностями и с небольшими потерями. При построении систем мобильной связи делитель сигнала KATHREIN на 2 антенны, из-за компактных габаритов, можно разместить в любом удобном для Вас месте.

• Материал: Латунь. Обработка поверхности: CuSnZn3
• Монтаж: Кронштейн для настенного монтажа входит в комплект поставки.
• Для крепления трубной мачты используйте хомуты
• Возможность постоянного тока: передача постоянного тока между всеми оконечными устройствами (подходит для систем удаленного электроснабжения).
• Условия окружающей среды; ETS 300 019-1-4 класс 4.1 Е
  • – Низкая температура: –55 °C
  • – Высокая температура (сухая): +60 °C
• IP 65
