LibreVNA Векторный анализатор цепей 100 кГц – 6 ГГц

Описание LibreVNA:

LibreVNA – это двухпортовый векторный анализатор цепей с открытым исходным кодом и подключается к компьютеру через интерфейс USB. Устройство представляет собой ВЧ-модуль с базовыми вычислительными возможностями, а остальная обработка данных происходит в приложении для ПК. На печатной плате есть три АЦП и одна ПЛИС (FPGA) для обработки всех сигналов. Устройство способно производить измерение по 10000 точек с двумя портами в течение одной секунды и имеет эффективный динамический диапазон 100 дБ.

Благодаря наличию двух измерительных портов этот векторный анализатор цепей может использоваться для измерения полного набора S-параметров (S11/S12/S21/S22). Несмотря на то, что аппаратная часть LibreVNA разработана как VNA, общая аппаратная архитектура настолько похожа на архитектуру анализатора спектра, что можно производить так же и простые двухканальные измерения спектра.

Ограничение архитектуры:
Конструктивные особенности LibreVNA, разрабатываемые как проект с открытым исходным кодом, налагают некоторые ограничения:

• Развязка у порта измерительного S12 на 10 дБ хуже, чем у порта измерительного S21.
• В диапазоне частот выше 3 ГГц характеристики снижаются , в результате чего изоляция порта составляет всего 50 дБ на частоте 6 ГГц.
• Кроме того, ниже 1 МГц характеристики снижаются с уменьшением частоты, а динамический эффективный диапазон уменьшается до 70 дБ на частоте 100 кГц.
• Выходная мощность может снижаться на частотах ниже 1 МГц и выше 3 ГГц.

Использование калибраторов повышенной точности позволяет повысить точность измерений.




Техничиские характеристики LibreVNA:

Диапазон частот	100 кГц - 6 ГГц
Тестовые порты	2
Выходная мощность	-40 дБмВт - 0 дБмВт
Точность частоты	< 2 ppm
Точки измерения	2 - 4501
Полоса измерения	10 Гц - 50 кГц
Динамический диапазон	> 95 дБ (<3 ГГц) > 50 дБ (<6 ГГц)
Параметры измерения	С11, С21, С12, С22
Сопротивление	50 Ом

Характеристики генератора сигналов:
Диапазон частот 100 кГц - 6 ГГц Выходная мощность -40 дБмВт - 0 дБмВт
Технические характеристики анализатора спектра:
Диапазон частот 100 кГц - 6 ГГц Входная мощность <-5 дБм Полоса разрешения 13 Гц - 112 кГц Фазовый шум -103 дБн/Гц (1 ГГц, смещение 10 кГц)
Источник питания	Постоянный ток 5 В, 1,5 А (USB или разъем 3,5 мм)
Поддерживаемые ОС	Windows, Linux, MacOS
Размеры	122 х 98 х 16 мм

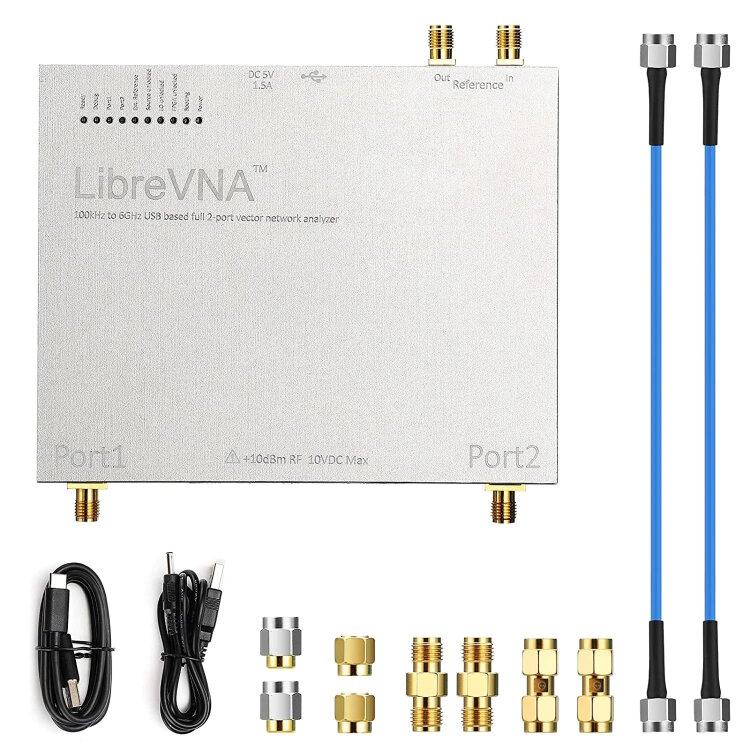

Комплектация:

• 1 x кабель USB – USB 3.5 мм
• 1 x кабель USB-USB-C
• 2 x кабели 30 см SMA male — SMA male
• 1 x калибровочный стандарт SMA male – OPEN
• 1 x калибровочный стандарт SMA male – SHORT
• 2 x калибровочных стандартов SMA male - LOAD
• 2 x переходника SMA female — SMA female
• 2 x переходника SMA male — SMA male

Программное обеспечение для LibreVNA:

На сайте GitHub вы найдете программное обеспечение для LibreVNA, как прошивки (firmware), так и приложения для Windows, Linux, macOS:

https://github.com/jankae/LibreVNA/releases

Руководство пользователя для LibreVNA:

https://github.com/jankae/LibreVNA/blob/master/Documentation/UserManual/manual.pdf
